200, 225, 250 系列蝶閥使用酚醛樹脂靠背的桶狀閥座和精確加工的零部件，使用壽命長。由于采用
多種閥體、閥板和閥座的配合，能夠滿足大多數的應用環境。
200,225,250系列蝶閥使用酚醛樹脂靠背的桶狀閥座和精確加工的零部件，使用壽命長。由于采用

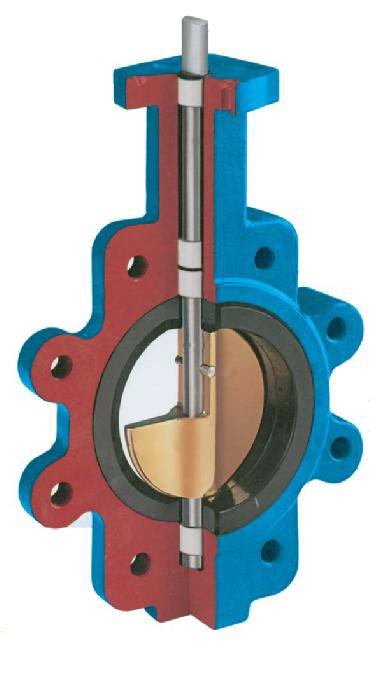

驅動法蘭：適用于所有類型的驅動裝置，包括：手柄、渦輪
電動和氣動裝置。（2”-24”驅動法蘭根據ISO5211標準）
襯套（4個）：閥軸襯套可以減少扭矩，把閥
軸和閥體隔離，防止腐蝕介質進入軸孔。
一鍵通軸：確保有效的閥板定位。
酚醛樹脂靠背閥座：不會膨脹、抗撕裂、防
斷裂，可以在現場進行更換。
閥座密封面：無需使用法蘭墊片。 精加工的錐銷：確保有效的防震，連接閥板
和閥軸，可以現場更換。
閥軸密封圈：起防雨、防塵作用。
支撐軸密封：與酚醛樹脂靠背粘結防止閥軸
變形而造成的軸端泄漏。
平滑加工的閥板端面：閥板和閥座端面完美
配合形成有效的密封，防止軸端泄漏。
精密加工的閥板：實現零泄漏關閉，確保最 小扭矩和更長的閥座壽命。
O型圈： 防止軸端泄漏。
驅動法蘭：適用于所有類型的驅動裝置，包括：手柄、渦輪
電動和氣動裝置。（2”-24”驅動法蘭根據 ISO5211 標準）
襯套（4 個）：閥軸襯套可以減少扭矩，把閥
軸和閥體隔離，防止腐蝕介質進入軸孔。
一鍵通軸：確保有效的閥板定位。
酚醛樹脂靠背閥座：不會膨脹、抗撕裂、防
斷裂，可以在現場進行更換。
閥座密封面：無需使用法蘭墊片。 精加工的錐銷：確保有效的防震，連接閥板
和閥軸，可以現場更換。
閥軸密封圈：起防雨、防塵作用。
支撐軸密封：與酚醛樹脂靠背粘結防止閥軸
變形而造成的軸端泄漏。
平滑加工的閥板端面：閥板和閥座端面完美
配合形成有效的密封，防止軸端泄漏。
精密加工的閥板：實現零泄漏關閉，確保最 小扭矩和更長的閥座壽命。
O 型圈： 防止軸端泄漏。
性能參數 Performancedata
|
公稱通徑 Nominal Diameter
|
50-750
|
700-1200
|
|
|
公稱壓力(Mpa)Nominal Pressure
|
0.53,1.05, 1.4, 1.6,2.0
|
1.05
|
|
|
實驗壓力Mpa
TestingPressure
|
強度
Strength
|
0.8,1.58,2.1, 2.4, 3.0
|
1.58
|
|
密封
Sealing
|
0.58,1.16, 1.54,1.76, 2.2
|
1.16
|
|
|
工作溫度℃ WorkingTemperature
|
正常Normal：45℃-135℃.
|
||
|
適用介質
SuitableMedium
|
淡水、污水、蒸汽、煤氣、各種油品、各種酸堿類及其它。
Freshwater,wastewater,vapour,gas, oils, acidandalkaline.
|
||
閥座溫度額定值 Seat Temperature Ratings
|
材料
Material
|
溫度TemperatureRating
|
|
|
℃
|
℉
|
|
|
丁晴橡膠Buna-N
|
-12-82
|
+10-180
|
|
氯丁膠Neoprene
|
-7-93
|
20-200
|
|
乙丙膠EPDM(2”-16”)
|
-35-135
|
-30-275
|
|
乙丙膠EPDM(18”以上)
|
-35-110
|
-30-225
|
|
食品級乙丙膠EPDM FoodGrade
|
-35-110
|
-30-225
|
|
氟橡膠Viton
|
-12-135
|
10-275
|
|
(125psi, 2”-12”)
聚四氟丁晴PTFE overBuna-N (75pis, 2”-12”)
|
4.4-121
4.4-135
|
40-250
40-275
|
在實際使用中，閥座可承受更低溫度而不至于損壞。但是，橡膠會變硬且扭矩增加。 有些流體介質 可能會對公布溫度進一步限制或大大地減少閥座壽命。
Inservice,seatmaterialsarecapableofwithstandinglowertemperatureswithoutdamage.Butthe rubberwillbecomehardandthetorquevaluewill increase.Someofthemediamayfurtherrestrict thepublishedtemperaturelimitsand/orsignificantlyreducethelifeofseat.
材料單 Billof Materials
|
零件名稱Description
|
材質Material
|
可選材質Optional Materials
|
|
閥體Body
|
灰鐵CastIron
|
球鐵、碳鋼、不銹鋼
DuctileIron,CarbonSteel,StainlessSteel
|
|
閥板Disc
|
球鐵DuctileIron
|
鋁青銅、不銹鋼、蒙乃爾AL-BZ, SS,Monel
|
|
閥座Seat
|
丁晴Buna-N、乙丙EPDM
|
尼龍、海波倫、氟橡膠、聚四氟乙烯
Neporene,Hypalon,Viton,PTFE
|
|
閥軸Shaft
|
416StainlessSteel不銹鋼
|
不銹鋼，蒙乃爾316StainlessSteel,Monel
|
|
錐銷TaperPin
|
316StainlessSteel不銹鋼
|
蒙乃爾Monel
|
|
鍵Key
|
碳鋼CarbonSteel
|
無可選Nooptional available
|
